VIKING E
 |
 |
 |
 |
 |
Podgrzewacz może pracować umocowany pionowo lub poziomo. Miejsce jego zamocowania jest dowolne, może również zasilać jeden lub więcej punktów czerpalnych. Ze względów ekonomicznych i praktycznych proponujemy jednak, aby odległość od tych punktów była jak najmniejsza.
Przed zainstalowaniem podgrzewacza należy na krótszą rurę zamontować zawór bezpieczeństwa ZB-4. Zawór ten zabezpiecza zbiornik przed nadmiernym ciśnieniem wody - powyżej 0,6 Mpa. O ile jest to możliwe, należy zainstalować przed podgrzewaczem wyposażonym już z zawór bezpieczeństwa, zawór odcinający. Dalsza instalacja polega na podłączeniu do istniejącej sieci wodociągowej odpowiednimi przewodami.
Instalacja elektryczna
Podgrzewacz jest zasilany prądem zmiennym, jednofazowym o napięciu 220V.
Urządzenie wyposażone jest w przewód elektryczny o długości 1500 mm, zakończony
uniwersalną wtyczką Podłączenie polega na włożeniu wtyczki do gniazda
ze stykiem ochronnym.
Podczas montażu nie wolno wkładać wtyczki do gniazda elektrycznego, zanim nie upewnimy się, że zbiornik napełniony jest wodą.
|
Pojemność |
L |
30 |
55 |
80 |
100 |
120 |
|
Napięcie |
V |
220/240 |
||||
|
Moc grzałki |
W |
1500/1800 |
||||
|
Dobowe zużycie energii na podtrzymanie temp. 65°C |
kWh |
0,51 |
0,69 |
0,75 |
0,94 |
1,09 |
|
Zużycie energii na podgrzanie do temp. 80°C |
kWh |
2,3 |
4,1 |
6,0 |
8,1 |
9,6 |
|
Czas nagrzewania do temp. 80°C |
h |
1,6 |
2,9 |
4,4 |
5,1 |
6,1 |
|
Długość anody |
mm |
165 |
285 |
430 |
430 |
510 |
|
Zabezpieczenie antykorozyjne |
Emalia |
|||||
|
Ciężar bez wody |
kg |
22 |
32 |
41 |
47 |
53 |
| Gwarancja | mies. |
60
|
||||
 |

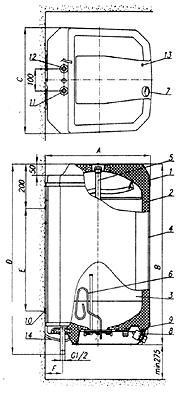

| 1. | pokrywa górna |
| 2. | izolacja termiczna |
| 3. | zbiornik |
| 4. | płaszcz obudowy |
| 5. | anoda |
| 6. | grzejnik |
| 7. | pokrętło |
| 8. | ogranicznik/regulator temperatury |
| 9. | pokrywa dolna |
| 10. | śruba regulacyjna |
| 11. | rura zimnej wody |
| 12. | rura ciepłej wody |
| 13. | lampka sygnalizacyjna |
| 14. | przewód zasilający |
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G |
| Viking E 30 | 410 | 476 | 405 | 510 | 215 | 70 | 195 |
|
Viking E 55 |
410
|
476
|
405
|
780
|
475
|
70
|
315 |
| Viking E 80 | 480 | 816 | 475 | 831 | 550 | 80 | 460 |
| Viking E 100 | 480 | 978 | 475 | 993 | 710 | 80 | 460 |
| Viking E 120 | 480 | 1141 | 475 | 4456 | 870 | 80 | 540 |
